Protéger les bâtiments et les installations agricoles contre les dommages causés par la foudre

Selon MétéoSuisse, la Suisse enregistre entre 60 000 et 80 000 éclairs par an. Les impacts de foudre peuvent déclencher un incendie en quelques secondes et causer d’importants dommages aux bâtiments. Il est particulièrement important de prévoir une protection contre la foudre dans les exploitations agricoles, car beaucoup de bâtiments sont situés dans des endroits exposés. De plus, ces bâtiments abritent souvent une quantité importante de matériaux combustibles ainsi que des équipements techniques et des installations électriques sensibles. Quelles précautions prendre ?

Top 3 des conseils du CIPI

Faites installer un système de protection contre la foudre.
Contrôlez régulièrement vos installations.
Protégez les clôtures électriques au moyen d’un dispositif de protection contre la foudre indépendant.

La foudre est à l’origine de la moitié des dommages.

Selon la statistique des dommages de l’UIR (une organisation de l’Association des établissements cantonaux d’assurance AECA), plus de 50 % des dommages subis par les bâtiments agricoles sont causés par la foudre. Les bâtiments d’exploitation agricole et les installations techniques sont particulièrement touchés.

On distingue deux types d’impacts de foudre :

Les impacts de foudre directs frappent directement les bâtiments et les objets. L’énergie libérée provoque des dégâts considérables et, bien souvent, des incendies.
Les impacts de foudre indirects se produisent via le réseau électrique ou le système de mise à la terre. L’énergie pénètre dans le bâtiment par l’intermédiaire des conducteurs. La majorité des dommages sont liés à des impacts de foudre indirects.

L’essentiel en bref

Les réglementations cantonales en matière de construction et les prescriptions suisses de protection incendie (PPI 2015) définissent les cas où la mise en place d’un système de protection contre la foudre est obligatoire.
Un tel système se compose d’un dispositif de capture, d’un conducteur de descente et d’une mise à la terre (pour la protection extérieure) ainsi que d’une liaison équipotentielle et d’une protection contre les surtensions (pour la protection intérieure).
Les systèmes de protection contre la foudre doivent généralement être contrôlés tous les 10 ans.
Les clôtures électriques doivent être isolées des équipements techniques du bâtiment au moyen d’un dispositif de protection contre la foudre, afin d’éviter tout dommage en cas d’impact de foudre.

Protection contre la foudre : comment ça marche ?

Un système de protection contre la foudre efficace protège les bâtiments, les appareils, ainsi que les personnes et les animaux. Il évacue le courant de la foudre de manière contrôlée et prévient les incendies, les chocs électriques et les dommages causés aux installations électriques.

Un système de protection contre la foudre comprend :

une protection extérieure contre la foudre (dispositif de capture, conducteur de descente, prise de terre)
une protection intérieure contre la foudre (liaison équipotentielle, protection contre les surtensions)

Il est particulièrement important de prévoir une protection contre la foudre dans les exploitations agricoles, car beaucoup de bâtiments sont situés dans des endroits exposés. De plus, ces bâtiments abritent souvent de nombreux matériaux combustibles ainsi que des équipements techniques et des installations électriques sensibles.

Exigences légales en Suisse

L’obligation de prévoir un système de protection contre la foudre dépend de la taille, de l’affectation et de l’emplacement du bâtiment. Les exigences sont définies dans les réglementations cantonales en matière de construction ainsi que dans les prescriptions suisses de protection incendie de l’AEAI.

Un système de protection contre la foudre est notamment obligatoire pour :

les bâtiments agricoles dont le volume est supérieur à 3000 m³
les bâtiments d’exploitation agricole attenants à des silos, fosses à lisier ou bâtiments d’habitation
les bâtiments et autres ouvrages situés dans des zones topographiquement exposées (fréquence de la foudre plus élevée)
les digesteurs des installations de biogaz

Même en l’absence d’obligation, un système de protection contre la foudre peut s’avérer judicieux en fonction du risque, p. ex. pour protéger les installations et les équipements robotiques.

Important : pour les systèmes existants de protection contre la foudre, une adaptation peut s’avérer nécessaire en cas de travaux de construction ou d’agrandissement du bâtiment.

Exigences relatives aux systèmes de protection contre la foudre :

Conception et installation conformes à l’état de la technique (p. ex. prescriptions de protection incendie, norme SN 414022 Systèmes de protection contre la foudre).
L’état de fonctionnement doit être garanti par la maintenance et l’entretien.
Contrôle généralement tous les 10 ans (intervalles plus courts en cas d’exigences accrues – voir la section « Maintenance, contrôle et responsabilité »).

Protection extérieure contre la foudre – capter, conduire, mettre à la terre

La protection extérieure contre la foudre constitue la première ligne de défense : elle capte la foudre et la conduit en toute sécurité dans la terre.

Composants principaux :

le dispositif de capture (p. ex. tiges de capture, conducteurs de toiture) capte le courant de foudre.
les conducteurs de descente (généralement sur la façade du bâtiment) conduisent le courant en toute sécurité dans la terre.
la prise de terre répartit l’énergie sur une large surface dans le sol.

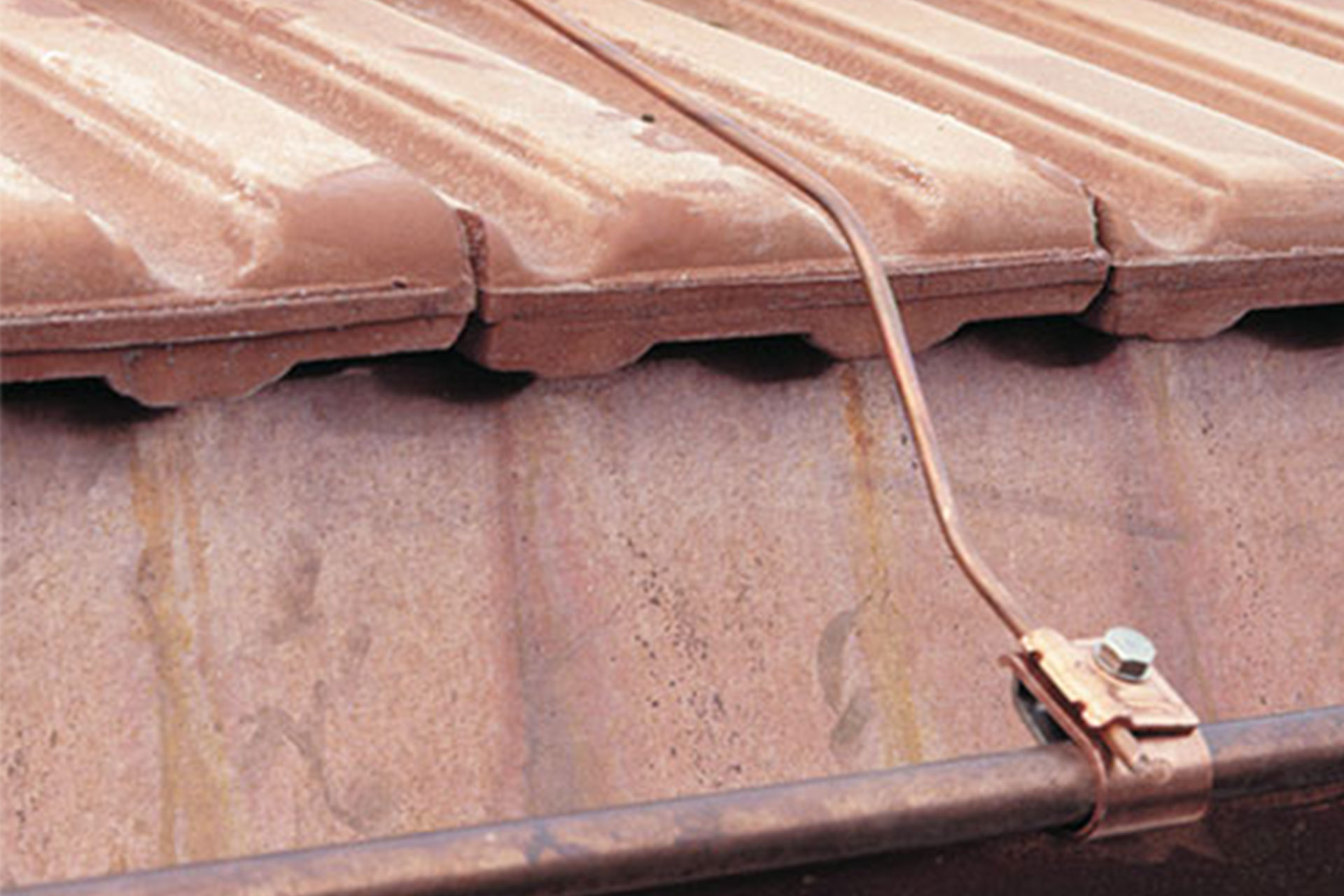

Le dispositif de capture capte le courant de la foudre de manière contrôlée. (photo: CIPI)

Le courant est acheminé vers la prise de terre par des conducteurs de descente. (photo : CIPI)

Conducteur de descente relié à la garniture de raccordement (photo : SPAA)

Garniture de raccordement pour la prise de terre dans les fondations (photo : Elvatec AG))

Liaison équipotentielle entre les éléments d’une installation de contention et de traitement des animaux (photo : SPAA)

Un dispositif de protection contre les surtensions protège les
installations électriques et les appareils qui y sont raccordés.
(photo : Arthur Flury AG)

Protection intérieure contre la foudre – liaison équipotentielle et protection contre les surtensions

La protection intérieure contre la foudre protège les installations électriques et électroniques contre les surtensions. Celles-ci peuvent également se produire sans impact de foudre direct.

Composants principaux :

La liaison équipotentielle relie les éléments conducteurs (p. ex. pièces métalliques, conduits, conducteurs de protection) et compense les différences de tension.
Le limiteur de surtension, installé au niveau des fusibles, évacue les surtensions vers la terre.

Obligation et recommandation :

Depuis le 1^er janvier 2020, la protection contre les surtensions est obligatoire pour les nouvelles installations et en cas d’agrandissement important.
L’adaptation des systèmes existants est vivement recommandée, en particulier en cas d’utilisation de technologies sensibles (robots de traite, dispositifs de commande, systèmes informatiques).

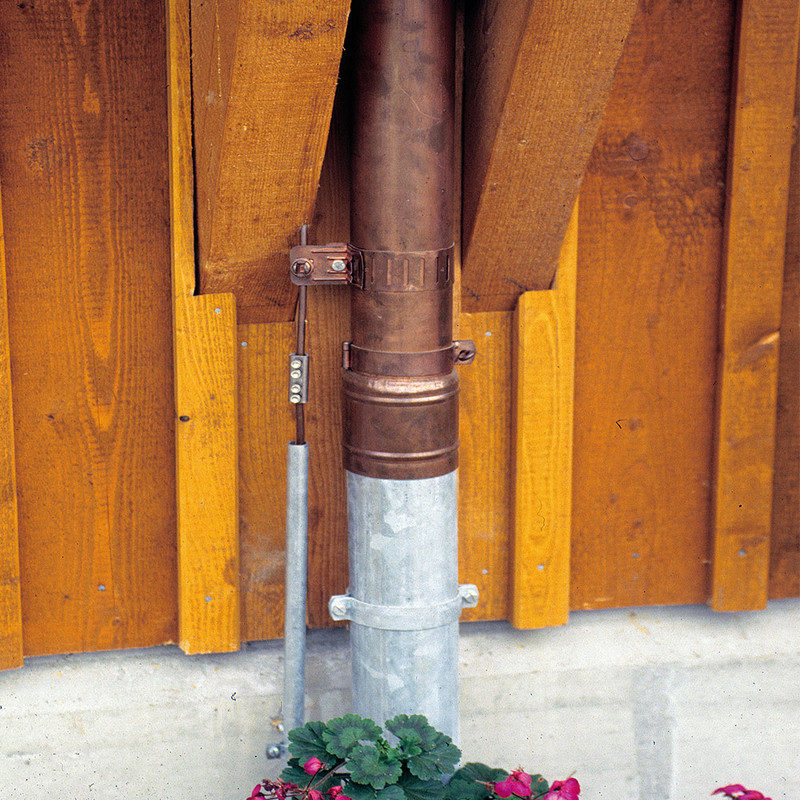

Il est nécessaire de procéder à un contrôle visuel régulier
du système de protection contre la foudre et de ses
raccordements. (photo : SPAA)

Maintenance, contrôle et responsabilité

Les systèmes de protection contre la foudre doivent être contrôlés et entretenus régulièrement. La responsabilité en incombe aux propriétaires des bâtiments.

L’ensemble de l’installation doit être conforme à l’état de la technique et être opérationnel à tout moment.
En cas de rénovation, d’agrandissement ou de changement d’affectation, il est obligatoire de procéder à un contrôle du système de protection contre la foudre.
Si un système de protection contre la foudre est mis hors service durant des travaux de construction, un système de protection provisoire doit être mis en place.
Après un impact de foudre : signalement à l’établissement cantonal d’assurance ou à l’autorité locale de protection incendie, puis contrôle selon la réglementation cantonale.

Maintenance

Contrôles visuels réguliers des dispositifs de capture et des conducteurs de descente.
Contrôle visuel également après tout impact de foudre présumé.

Défauts typiques pouvant être constatés lors des contrôles visuels :

Corrosion au niveau des raccords et des points de raccordement (la rouille est un mauvais conducteur).
Raccords desserrés ou manquants.
En cas d’ajout d’installations métalliques (par exemple, grue à foin, silos avec fraise de désilage, extension de l’aire d’exercice, nouveaux équipements d’étable, installations de traitement, couloirs de contention / dispositifs de chargement, conduits de ventilation, points d’ancrage pour les dispositifs antichute), une personne spécialisée doit déterminer si ces installations doivent être raccordées au système de protection contre la foudre. Cela vaut également pour les constructions mobilières telles que les panneaux de clôture mobiles ou les abris en bâche à structure métallique.

Fréquence des contrôles

Fréquence standard : tous les 10 ans. Pour les installations particulièrement exposées aux risques ou pour les équipements techniques sensibles, il est recommandé d’augmenter la fréquence des contrôles.
Systèmes de protection contre la foudre dans les secteurs à atmosphère explosible (p. ex. installations de biogaz) ainsi que dans les environnements soumis à une corrosion accrue ou à des influences dues à l’environnement : tous les 3 ans.
Les contrôles doivent être effectués par un « spécialiste en protection extérieure contre la foudre AEAI » certifié.
Dans certains cantons, le contrôle des bâtiments soumis à l'obligation d'installation d'un système de protection contre la foudre est obligatoire ; il est ordonné et organisé par l’autorité de protection incendie. Dans d'autres cantons, il incombe au propriétaire de veiller à ce que l'installation soit contrôlée périodiquement.
Pour les bâtiments non soumis à l’obligation, il est recommandé de procéder à un contrôle tous les 10 ans. Ce contrôle doit être organisé par le propriétaire.

Documentation

Consigner par écrit les contrôles et entretiens effectués.

Protéger les clôtures contre la foudre

La foudre touche souvent les clôtures des pâturages. En l’absence de protection contre la foudre, la haute tension circule dans les fils de clôture et détruit l’électrificateur. Si l’installation est raccordée au réseau électrique, le courant de foudre peut pénétrer dans le bâtiment et provoquer des incendies. Un dispositif de protection contre la foudre réduit considérablement ce risque.

Mesures techniques de protection

Installer un dispositif de protection contre la foudre avant l’entrée du câble de clôture dans le bâtiment.
L’installation doit être effectuée conformément aux instructions du fabricant.
Ne pas relier le dispositif de protection contre la foudre à la mise à la terre de l’électrificateur de clôture.
Si le bâtiment est équipé d’un système de protection contre la foudre, il convient de raccorder le conducteur de mise à la terre du dispositif de protection contre la foudre de la clôture à la mise à la terre du bâtiment. Dans le cas contraire, le dispositif de protection contre la foudre doit disposer de sa propre mise à la terre.
S’il est installé à l’intérieur du bâtiment, monter l’électrificateur sur un support résistant au feu (p. ex., mur en béton ou plaque fermacell).
Faire passer le câble d’alimentation de la clôture le long du bâtiment dans une gaine difficilement inflammable.

Schéma d’une clôture équipée d’un dispositif de protection contre la foudre et de sa propre mise à la terre (schéma : SPAA)

Cet élément de protection contre la foudre est intégré à la clôture électrique et sert à évacuer les surtensions dans le sol. (photo : Gallagher)

Ce parafoudre à spires atténue les pics de tension provoqués par les impacts de foudre sur la clôture. (photo : SPAA)

Installation correcte : le câble haute tension de la clôture passe dans une gaine difficilement inflammable. À l’extérieur, il est soutenu par un câble métallique tendu. (photo : SPAA)

Fiche d’information à télécharger

Comment protéger les installations et les bâtiments contre les dommages causés par la foudre

pdf (430 Ko)

Informations supplémentaires

Les prescriptions de protection incendie de l’Association des établissements cantonaux d’assurance incendie (AEAI) constituent les bases légales de la protection incendie en Suisse :
www.bsvonline.ch Directive 22-15 Systèmes de protection contre foudre

Norme SN 414022 « Systèmes de protection contre la foudre » normes - Electrosuisse - EnterpriseShop

Spécialistes en protection extérieure contre la foudre AEAI www.vkfausbildung.ch/fr/repertoire
